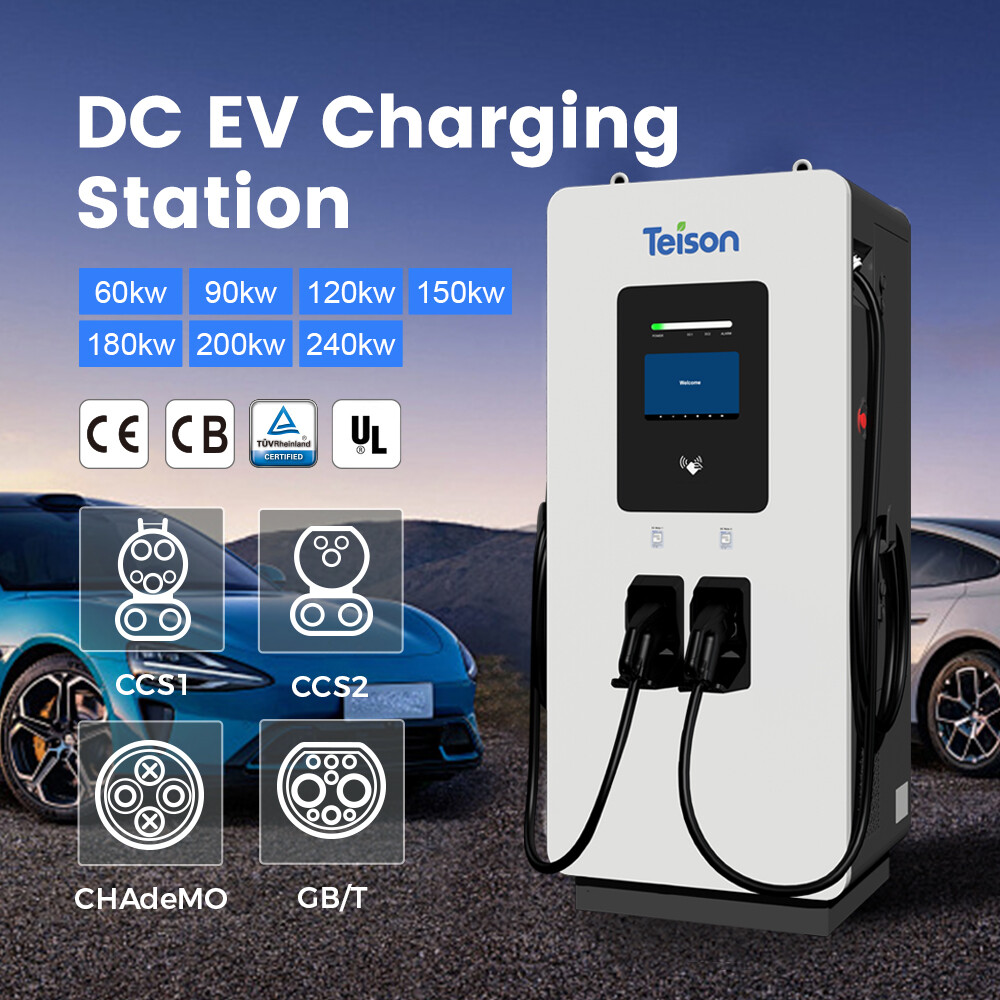

DC hızlı şarj istasyonu

Teison'ın EDC serisi, genellikle Seviye 3 EV şarj cihazları olarak adlandırılan Doğrudan Akım Hızlı Şarj Cihazlarıdır. DC hızlı şarj cihazları, elektrikli araçlar için şu anda mevcut olan en hızlı şarj seçeneğidir; ticari sınıf AC gücü kullanırlar ve bu güç şarj cihazı içinde DC gücüne dönüştürülerek doğrudan aracın bataryasına dağıtılır. Güç zaten DC'ye dönüştürüldüğü için daha fazla gücü daha hızlı iletmek mümkün olur. DC hızlı şarj istasyonları, elektrikli araçların mümkün olan en kısa sürede maksimum menzile ulaşması gereken yerler için ideal seçimdir.

Teklif İste

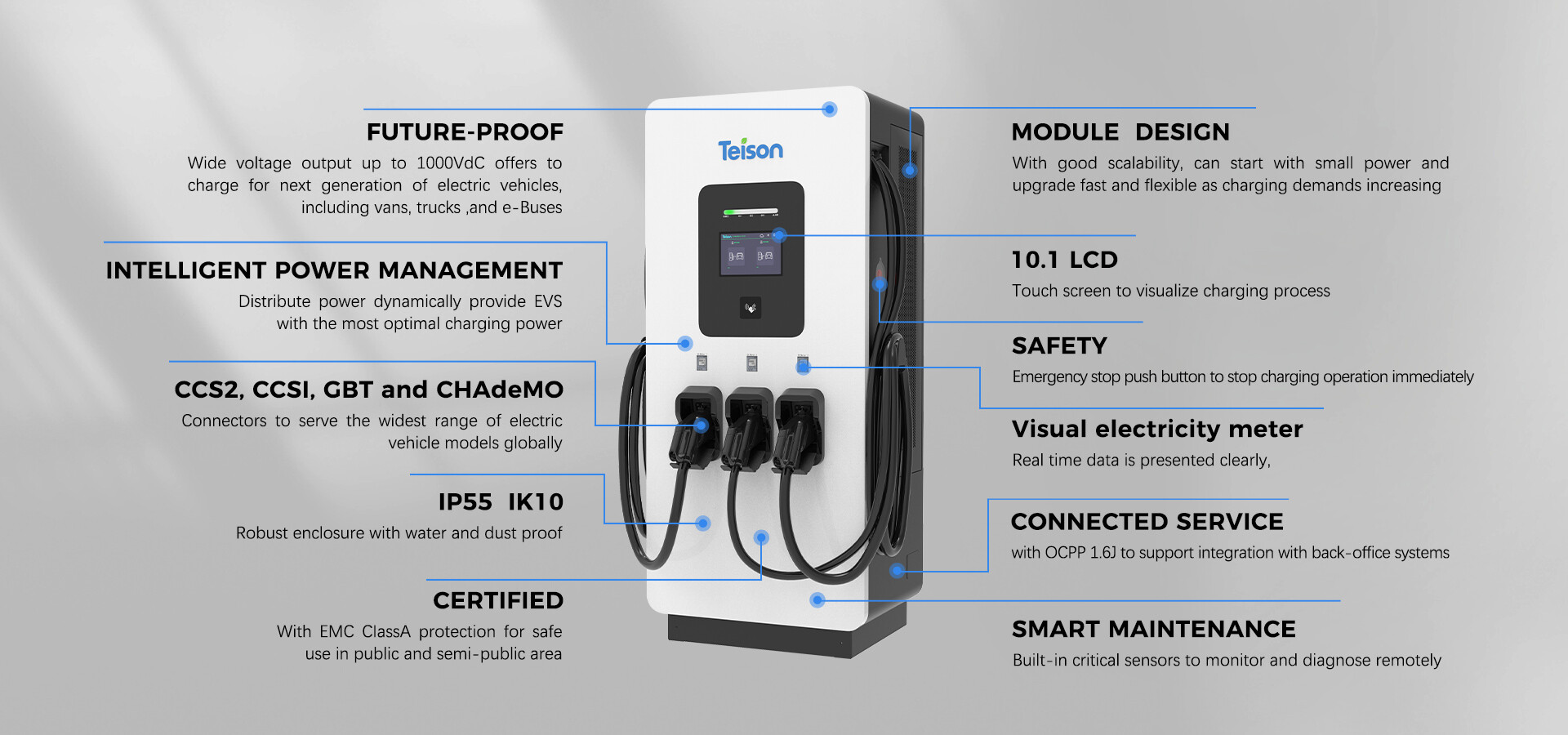

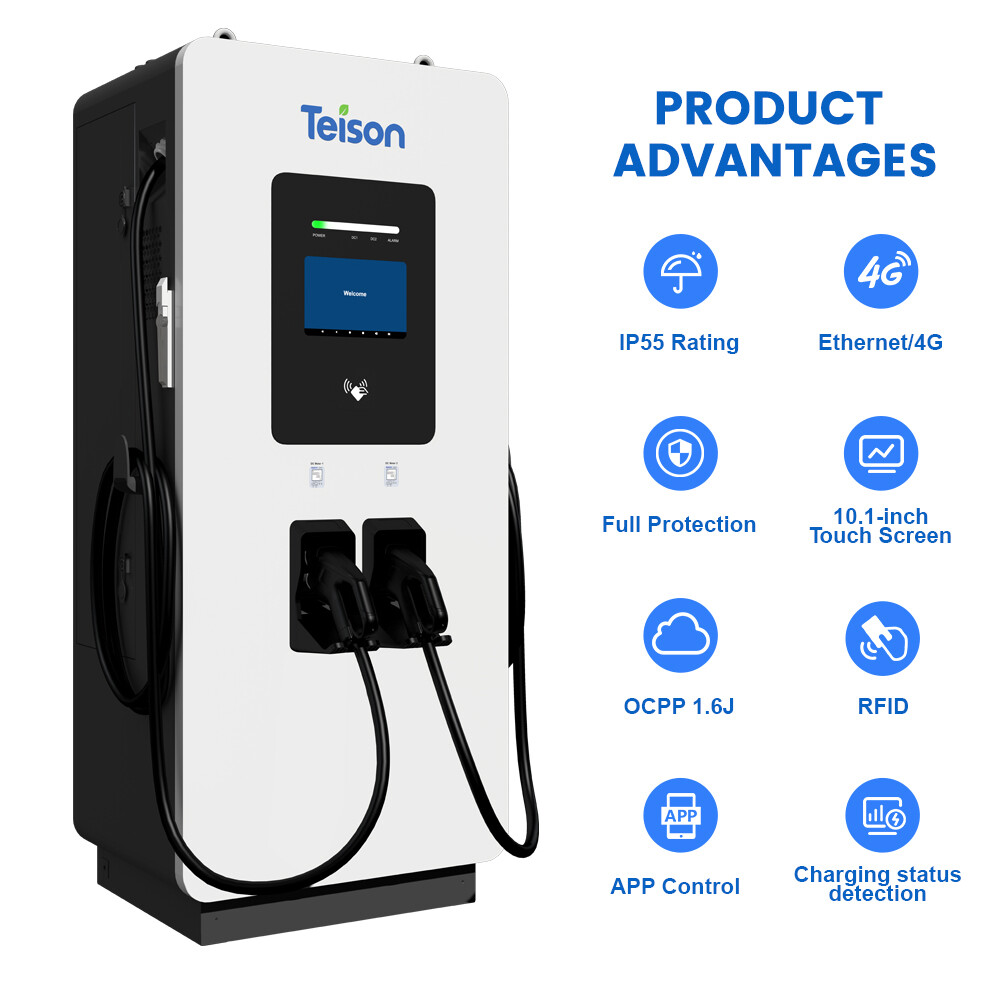

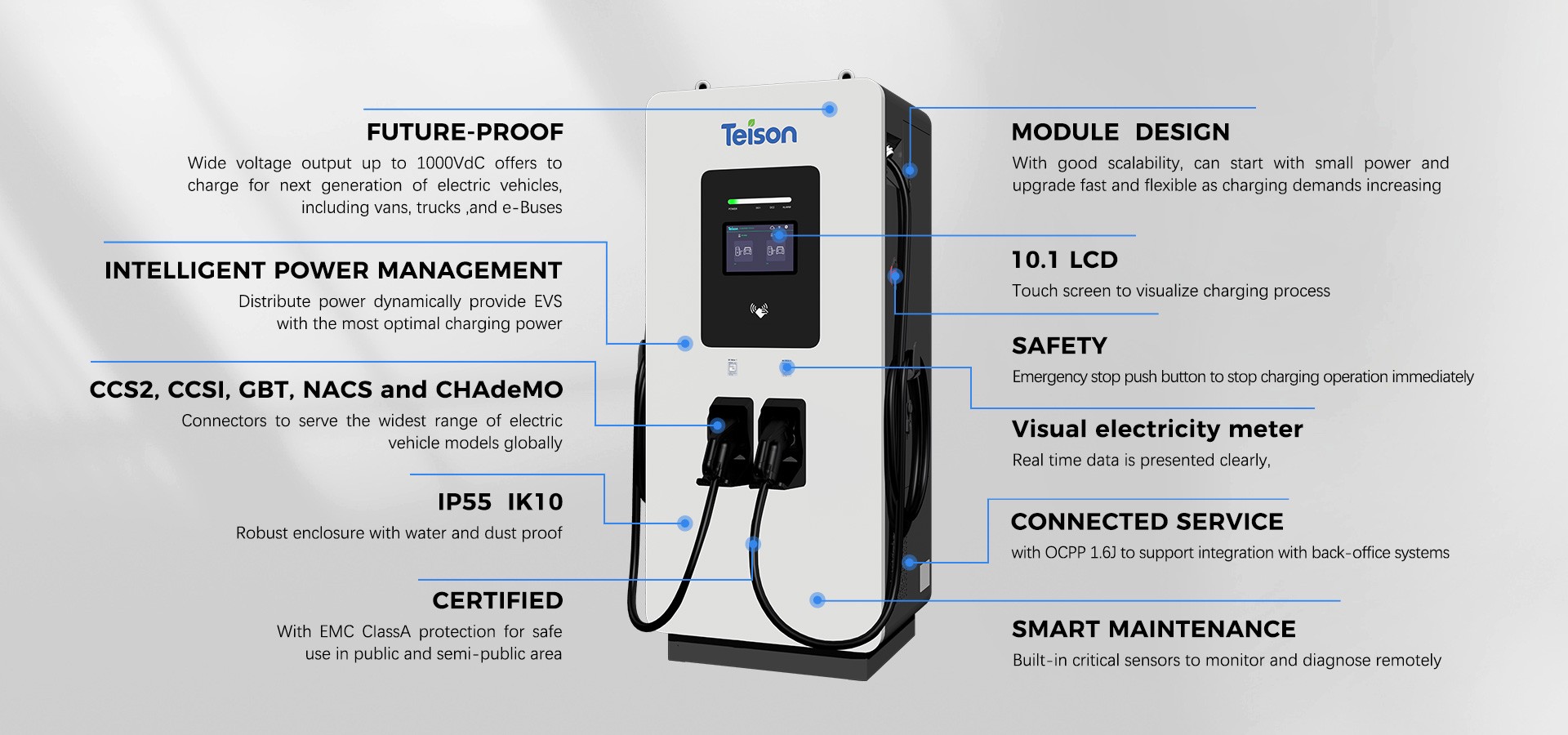

ÖZELLİKLER/AVANTAJLAR

En iyi ticari DC için tasarlanmıştır.

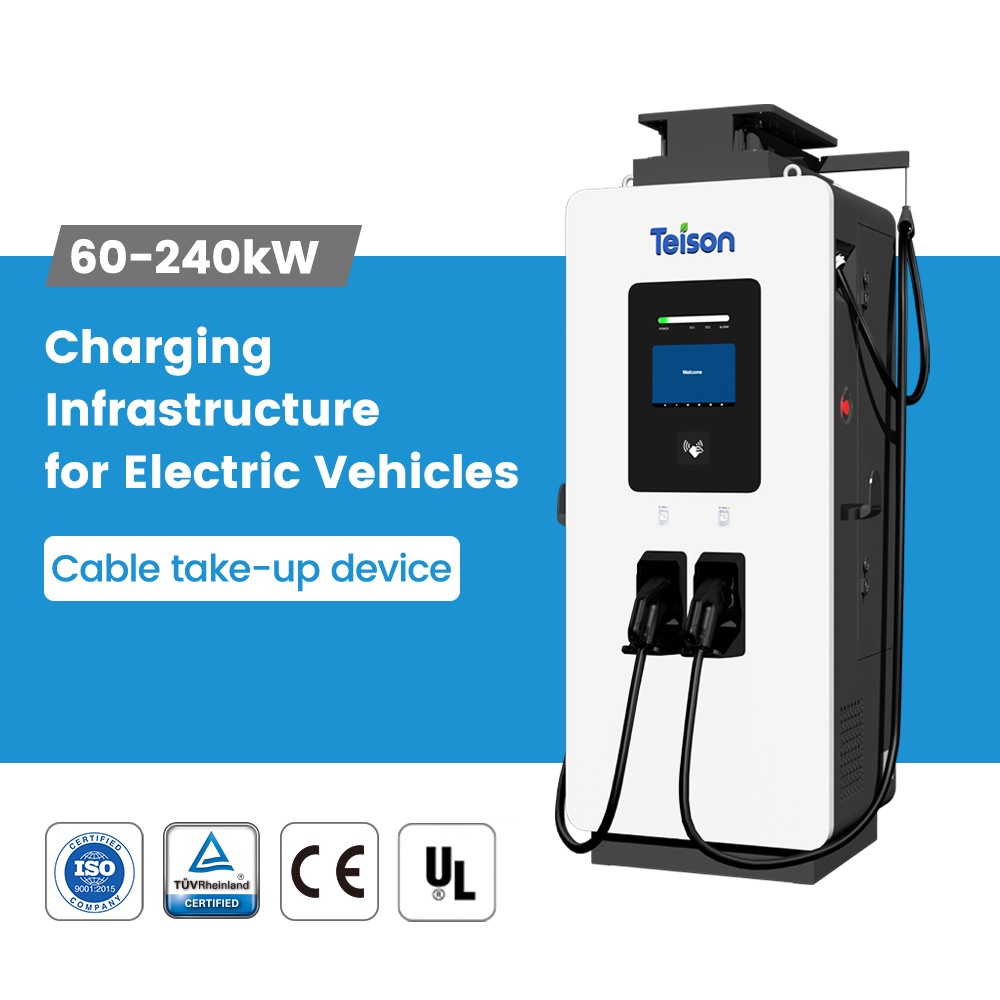

• 60kW ile 240kW arasında güç çıkışına sahip DC hızlı şarj cihazları (Seviye 3).
· Gerçek zamanlı şarj özelliğiyle aynı anda iki/üç cihazı şarj edebilme

aynı anda araçlar
Geleceğe yönelik tasarım, maksimum 1000 V çıkış gücüyle .
Sıvı soğutmalı ultra hızlı 240kW elektrikli araç şarj istasyonları mevcut .

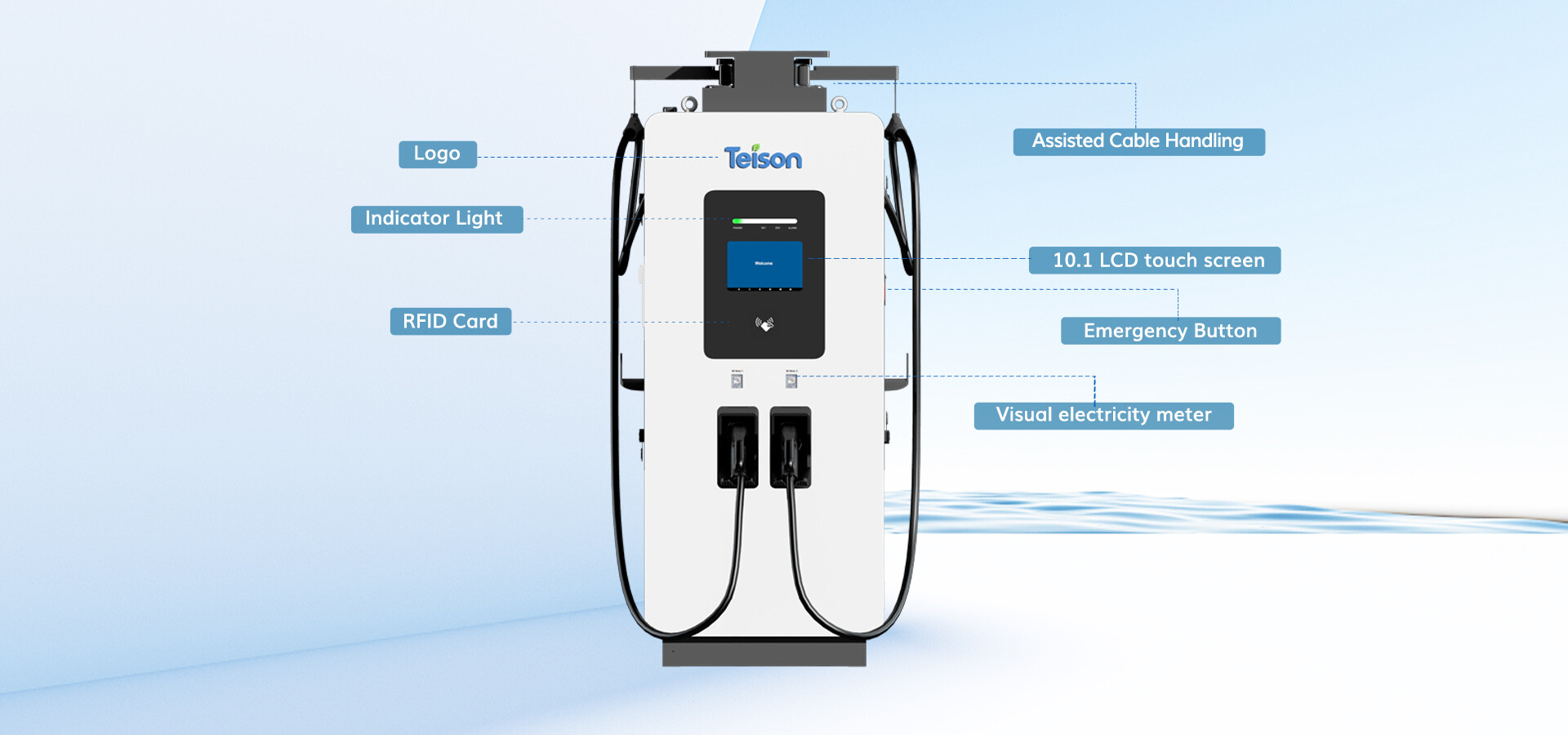

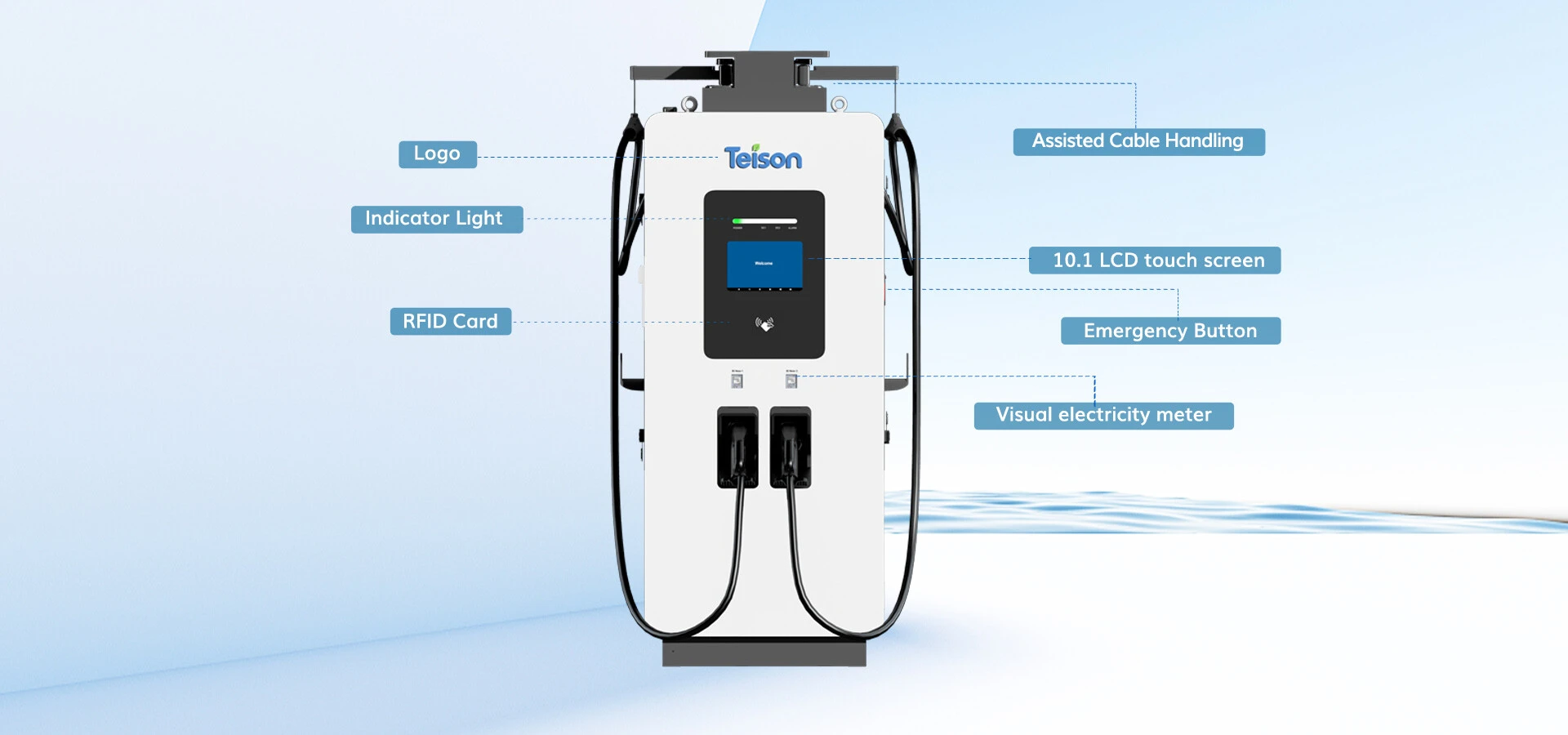

· 10.1" LCD dokunmatik ekranı ve basit kullanımıyla sürücü dostu.

kullanıcı arayüzü
Başlatma modları arasında tak ve çalıştır, RFID, OCPP, QR kodu ve isteğe bağlı seçenekler bulunur .

POS
Ethernet, 3G, 4G ve Wi-Fi bağlantıları mevcuttur .
· CHAdeMO, GB/t ve CCS (tip 1 veya 2) konektörler ve şarj kabloları
Kolay kurulum ve bakım için tasarlanmıştır .
· Küresel kullanım için farklı güç ve voltaj konfigürasyonlarıyla mevcuttur.

piyasalar

En yüksek güvenlik

• Açık Şarj Noktası Protokolü (OCPP) 1.6J ve ISO 15118 uyumlu
IP55 dereceli muhafaza, çok çeşitli yerler ve koşullar için idealdir.
Tüm bileşenler CE sertifikasına sahiptir .
· SECC kontrol cihazı TUV testini geçti

Parametre

Özellikler

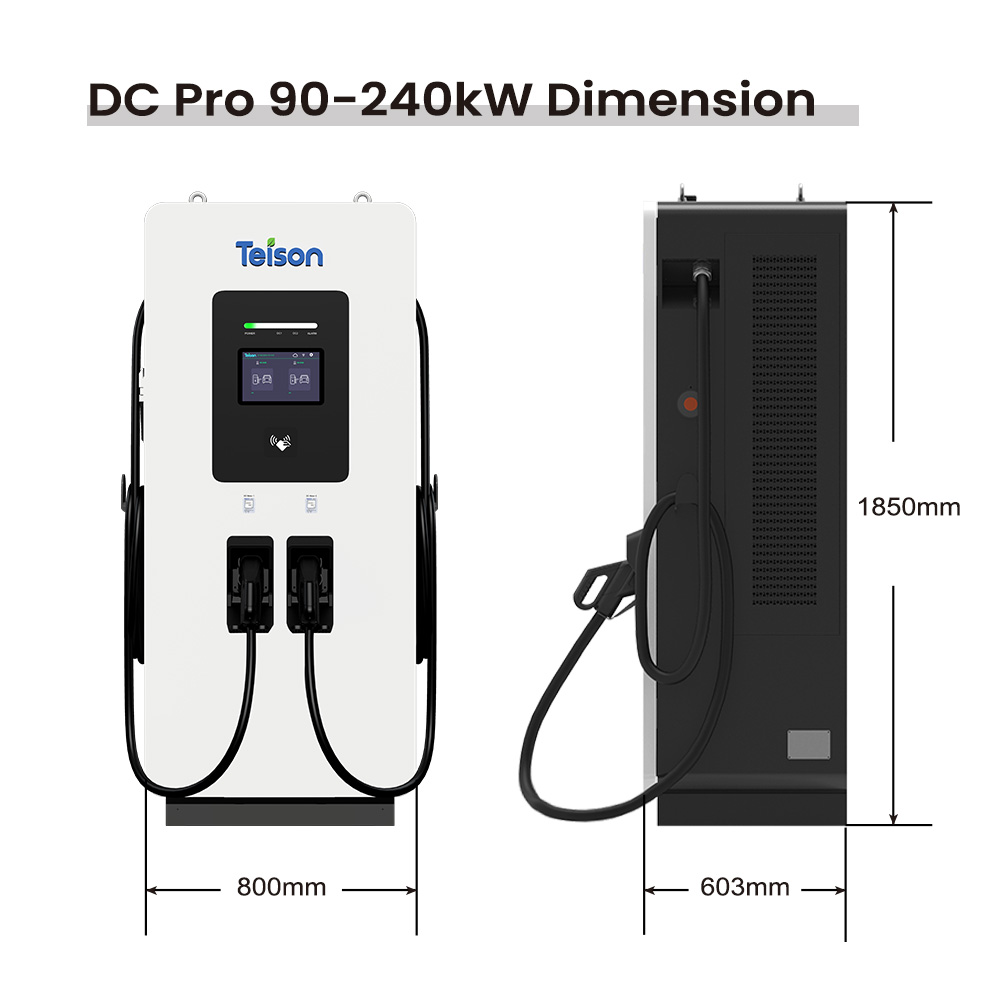

Model		Teison DC Pro

Elektriksel Özellikler
AC Giriş	Giriş Değeri	AC400V(±15%) 3ph
	AC Giriş Bağlantısı	3P+N+PE
	Nominal Giriş Akımı	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	Frekans	50/60Hz
	Güç Faktörü	≥0.99
	Verimlilik	≥95%
DC Çıkış	Çıkış Gerilim Aralığı	200V-1000V
	Maksimum Çıkış Akımı	200A（sistem）	300A(sistem)	400A（sistem）	500A(sistem)	600A(sistem)	800A(sistem)
	Maksimum Çıkış Gücü	DC 60kW	DC 90kW	DC 120kW	DC 150kW	DC 180kW	DC 240kW
	Gerilim Doğruluğu	≤±0.5%
	Akım Doğruluğu	≤±1%
Kullanıcı Arayüzü & Kontrol
Ekran		10.1"dokunmatik ekran
Ekran Malzemesi		LCD
Düğmeler		Operasyon düğmeleri /Acil durum düğmeleri
Kullanıcı Doğrulama		RFID,OCPP,QR kodu,Şifre Uygulaması
Desteklenen dil		İngilizce (Diğer diller talep üzerine mevcuttur)
İletişim
Harici		Ethernet,WIFI,3G/4G
Dahili		CAN,RS485,RS232
Çevresel
Çalışma Sıcaklığı		-30℃-+50℃
Nem		<95% bağıl nem,yoğuşmasız
Yükseklik		≤2000m(6000 feet)
Mekanik
Giriş Koruma		IP55
Muhafaza Koruma		IK10

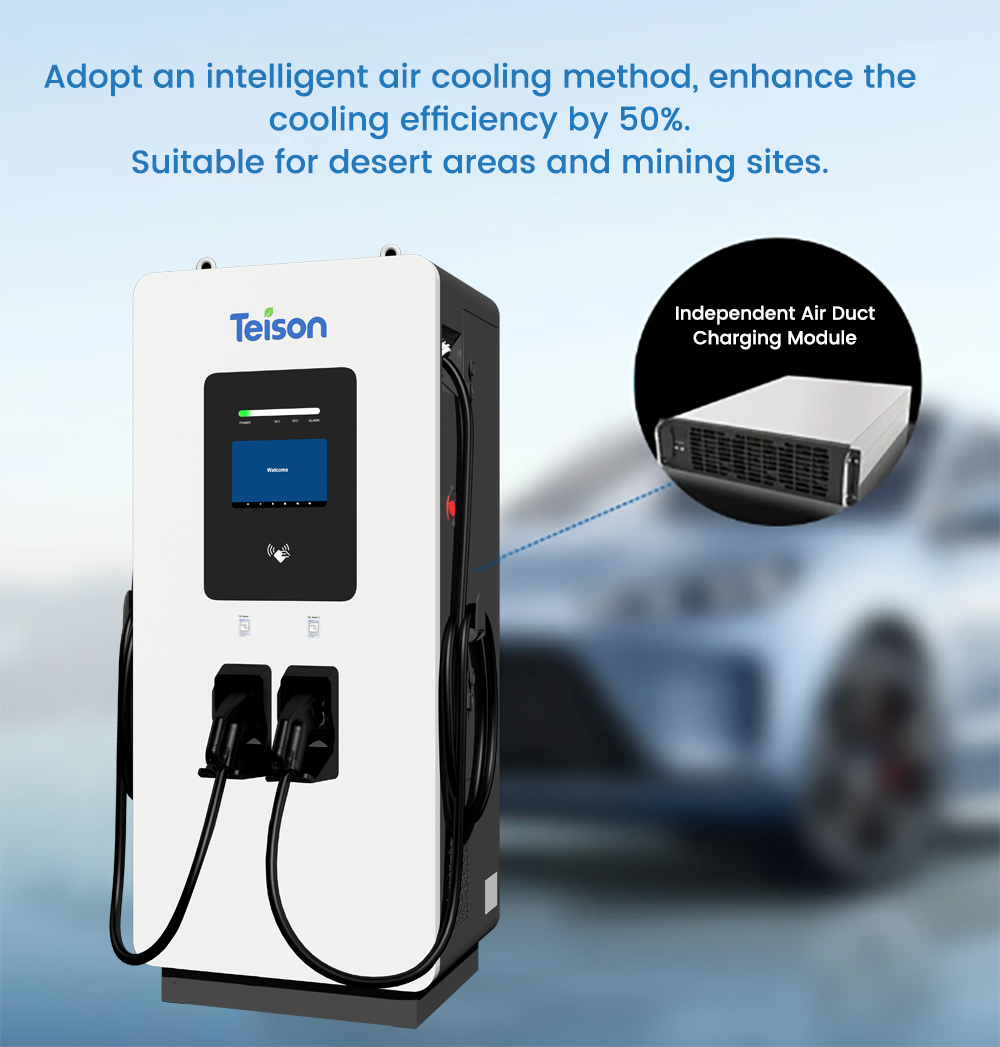

Soğutma		Zorlamalı hava
Kurulum Yöntemi		yerden montaj
Koruma
Koruma		Aşırı akım, Düşük gerilim,Aşırı gerilim,Artık akım,Parafudr,Kısa devre,Aşırı sıcaklık,Toprak hatası
Düzenleme
Sertifika		CE
Standart		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

Döllenme

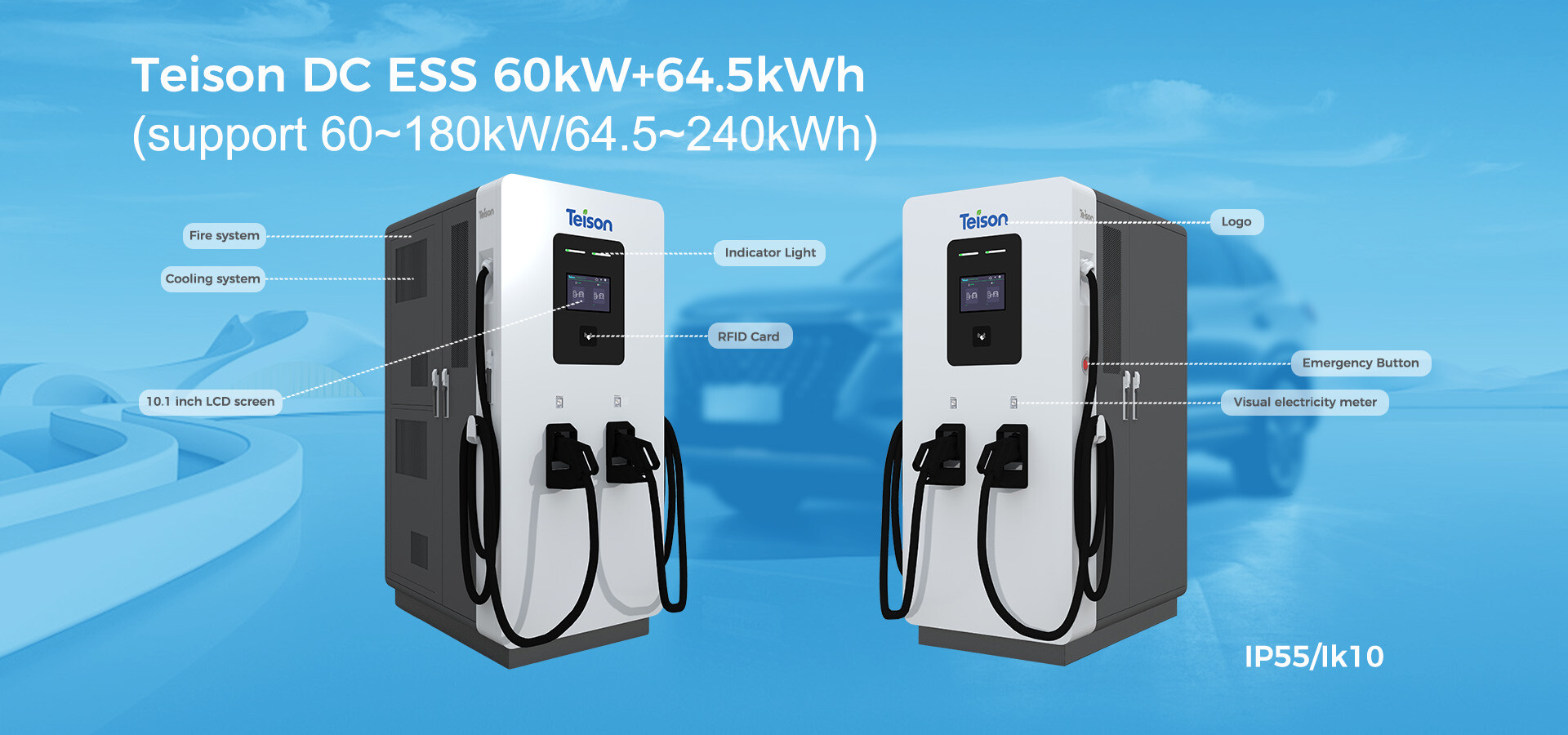

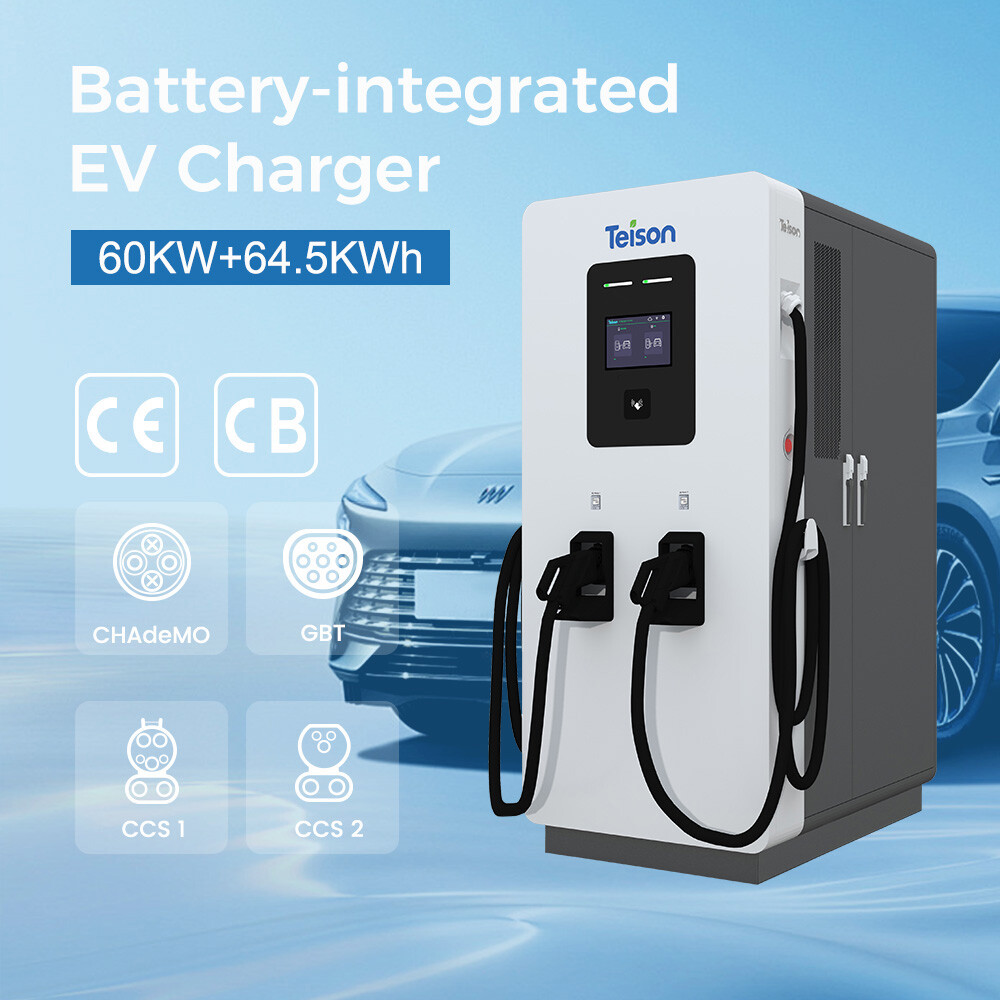

Model		DC ESS
Elektriksel Özellikler
AC Girişi	Giriş Değerlendirmesi	260V~485VAC
	AC Giriş Bağlantısı	3P+N+PE
	Oran Giriş Akımı	3Ф92A
	Sıklık	50/60Hz
	Güç faktörü	≥0,98
	Yeterlik	≥%95
DC Çıkışı	Çıkış Voltaj Aralığı	300V~1000V
	Maksimum Çıkış Akımı	100A
	Maksimum Çıkış Gücü	60kW
	Gerilim Doğruluğu	±0,5%
	Mevcut Doğruluk	±%1
Enerji Depolama Sistem	Pil Kapasitesi	64,5 kWh
	Kullanılabilir Enerji (SAT)	61,3 kWh (%95 DOD)
	Akü Nominal Voltajı	614.4V
	Pil Malzemesi	LiFePO4
	Maksimum Şarj Gücü	30kW
	Maksimum Deşarj Gücü	60kW
	Pil Şarj Akımı	≤0.5C(50A)
	Pil Deşarj Akımı	≤1C(100A)
	Pil Ömrü Döngüsü (25°C)	≥6000 (%80 Savunma Gücü)
Ürün Özellikleri
Boyut		0,91,22,05 m (GDY)
Malzeme		Endüstriyel Sınıf Alaşım
Renk		Beyaz, hava koşullarına dayanıklı kaplama
Kullanıcı Arayüzü ve Kontrolü
Görüntülemek		10,1 inç dokunmatik ekran
Ekran Malzemesi		LCD
Metre		DC metre (MID PTB isteğe bağlı)
Basmalı Düğmeler		Çalıştırma düğmeleri / Acil durum düğmeleri / Ateşleme düğmesi
Kullanıcı Kimlik Doğrulaması		RFID, OCPP, QR kod, Şifre Uygulaması
Destek dili		İngilizce (Diğer diller talep üzerine mevcuttur)
İletişim
İletişim Protokolü		OCPP 1.6J
Harici		Ethernet, WIFI
Dahili		CAN, RS485, RS232
Çevresel
Çalışma Sıcaklığı		'-25℃-50℃ (45℃ üzeri düşüş)'
Nem		%95'in altında bağıl nem, yoğuşmasız
EMC Emisyonu		B Tipi
Rakım		≤2000m (6000 fit)
Mekanik
Giriş koruması		IP55
Muhafaza Koruması		IK10
Yangın Sistemi		Kompozit Dedektör + Aerosol Söndürücü Madde
Soğutma Sistemi		Hava Soğutma/Klima
Kurulum Yöntemi		Zemine monte edilmiş
Emniyet
Giriş Koruması		Düşük voltaj, Yüksek voltaj, Yüksek akım, Yüksek sıcaklık Sızıntı,
Çıkış Koruması		Kısa devre, Aşırı sıcaklık, Artık akım, Aşırı akım, Kaçak,
Acil Durum Koruması		Aşırı gerilim koruması, Toprak kaçağı, Yüksek hassasiyetli çıkış izolasyonu izleme
Düzenleme
Sertifika		CE CB MSDS UN38.3
Standart		IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
İsteğe bağlı yapılandırma
Ağ Geçidi		4G
Ödeme yöntemi		POS Makinesi

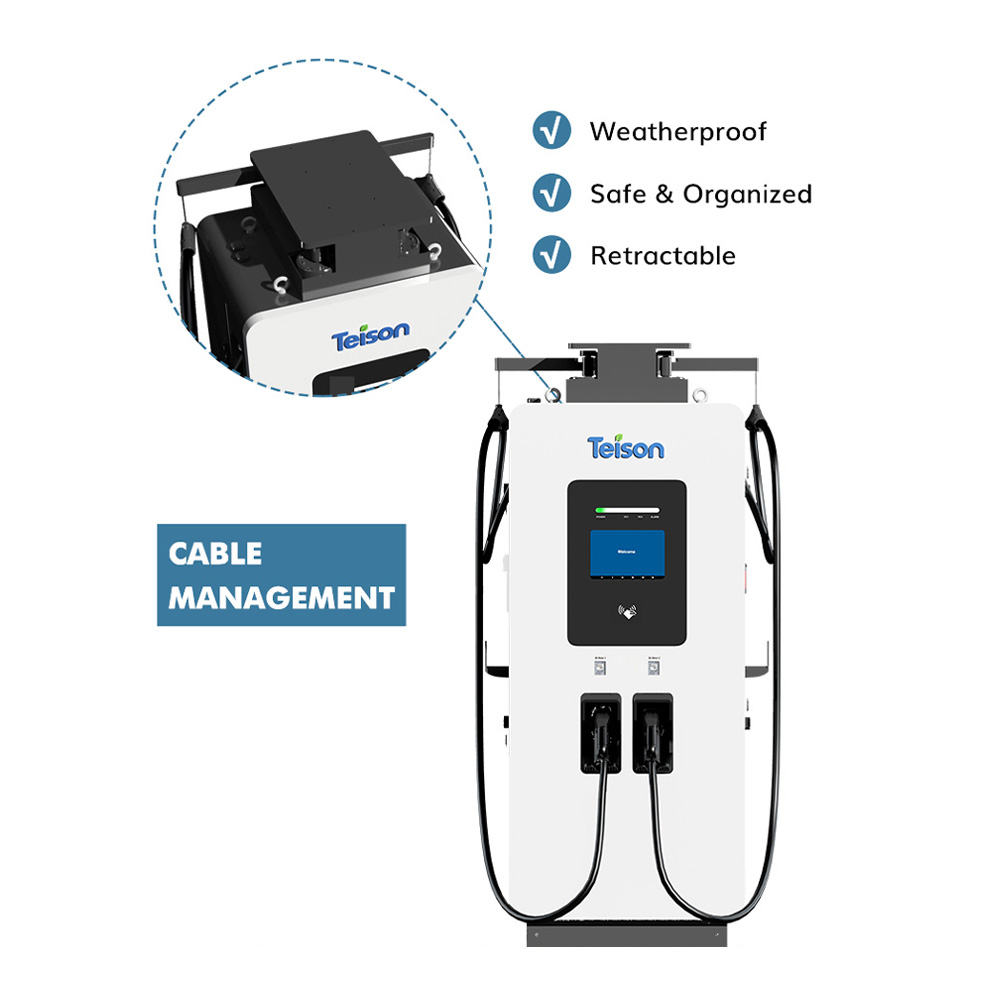

Kablo Yönetimi		İsteğe bağlı
Reklam ekranı		İsteğe bağlı
Şarj Portu		İsteğe bağlı (Varsayılan CCS1 CCS2)
Güneş Enerjili Liman		Rezerve
