Bölünmüş Tip DC Hızlı Şarj Cihazı

language:

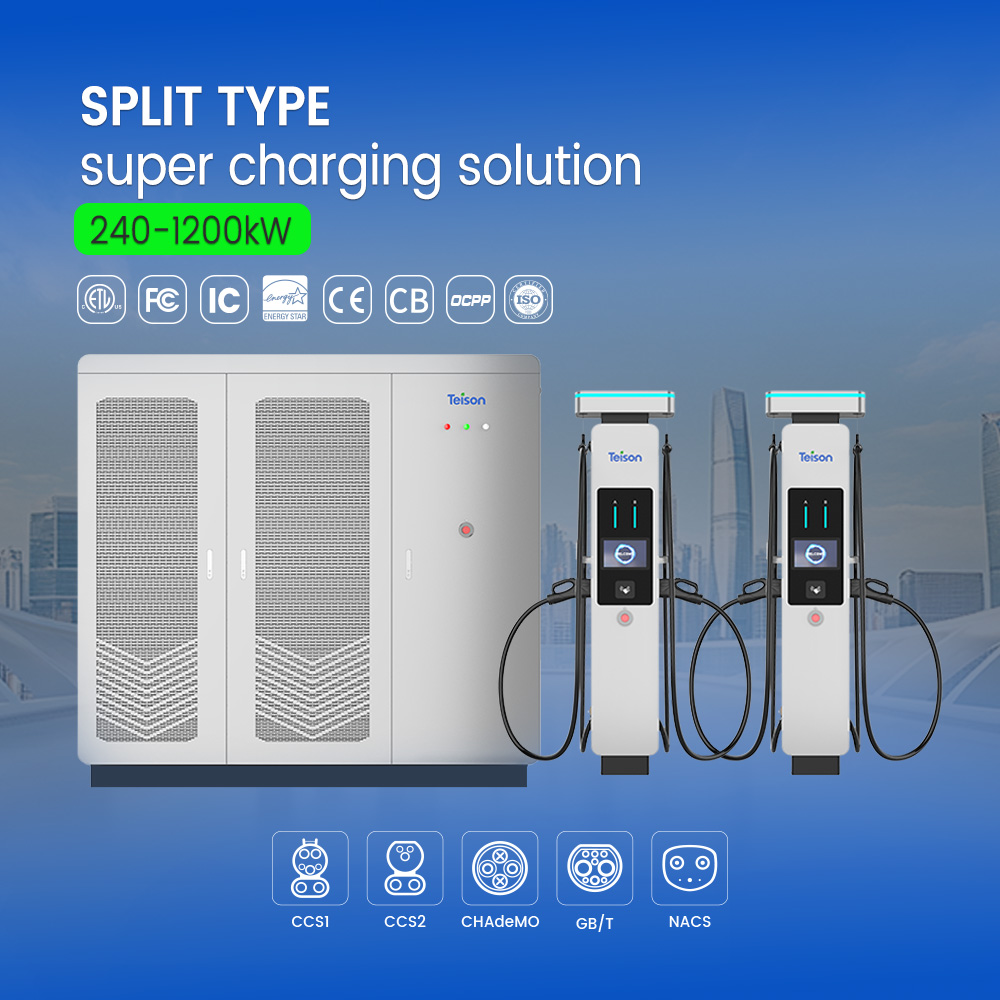

240kW-1.2MW DC Bölünmüş Şarj Çözümü



1200 kW'a kadar çıkış



20+ araca kadar eşzamanlı DC şarj



150 -1000 VDC çıkış aralığı



Konnektör başına 600kW'a kadar, 1.2MW MCS sunar



Yapılandırılabilir Hava Soğutmalı (400A) veya Sıvı Soğutmalı (600A) veya MCS (1200A) şarj terminalleri



Entegre kablo yönetim sistemi



10.1’ inç Dokunmatik ekran ve basmalı düğme arayüzü



Tak ve Şarj Et (ISO 15118), OCPP 1.6J / OCPP 2.0.1



Type 3R/IP55 & IK10 Koruması



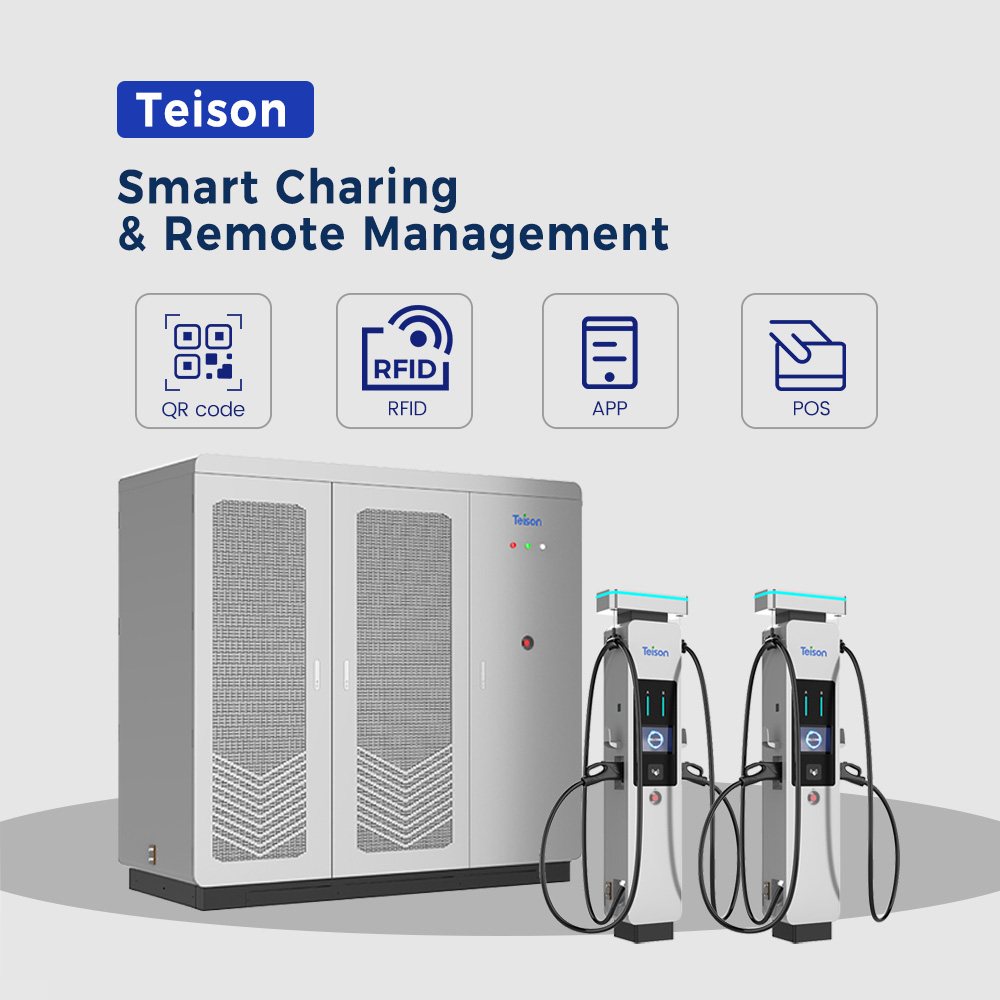

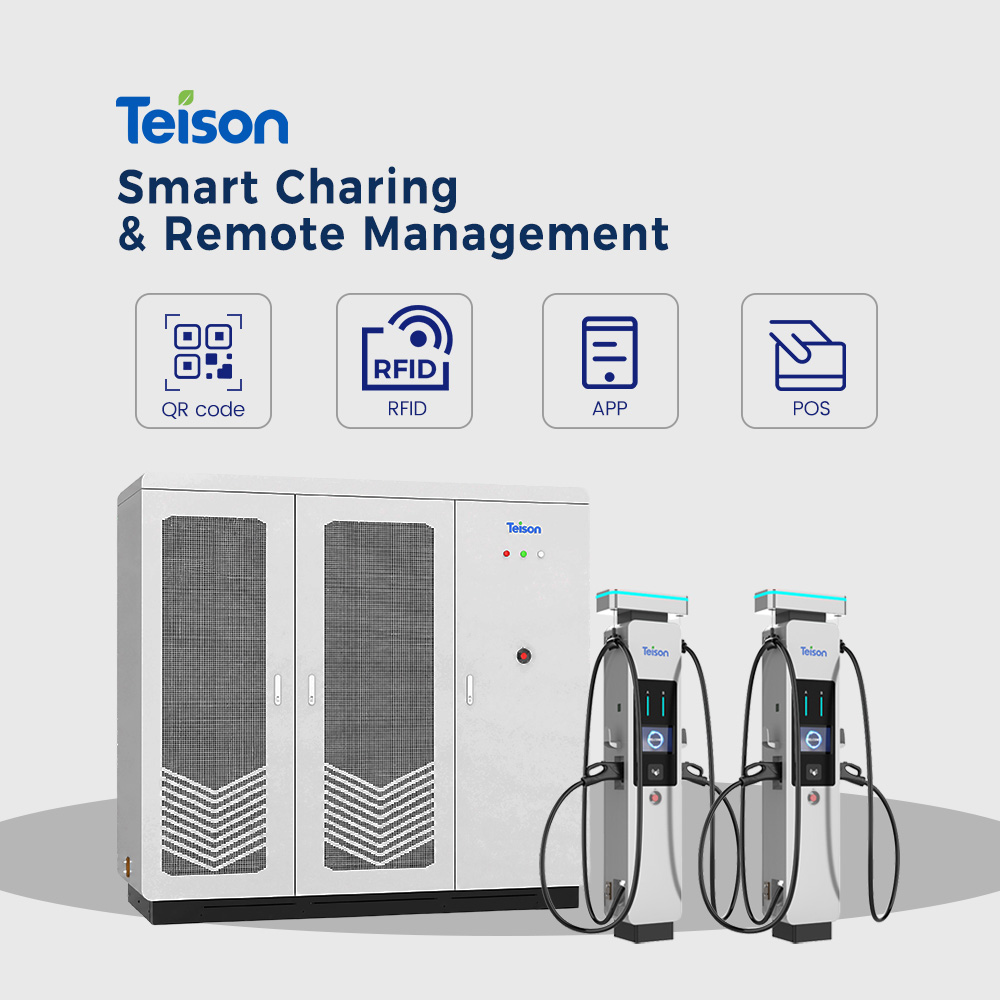

Akıllı Güç Paylaşımı



BMS Voltaj Otomatik Geçişi



Uzaktan OTA güncellemeleri



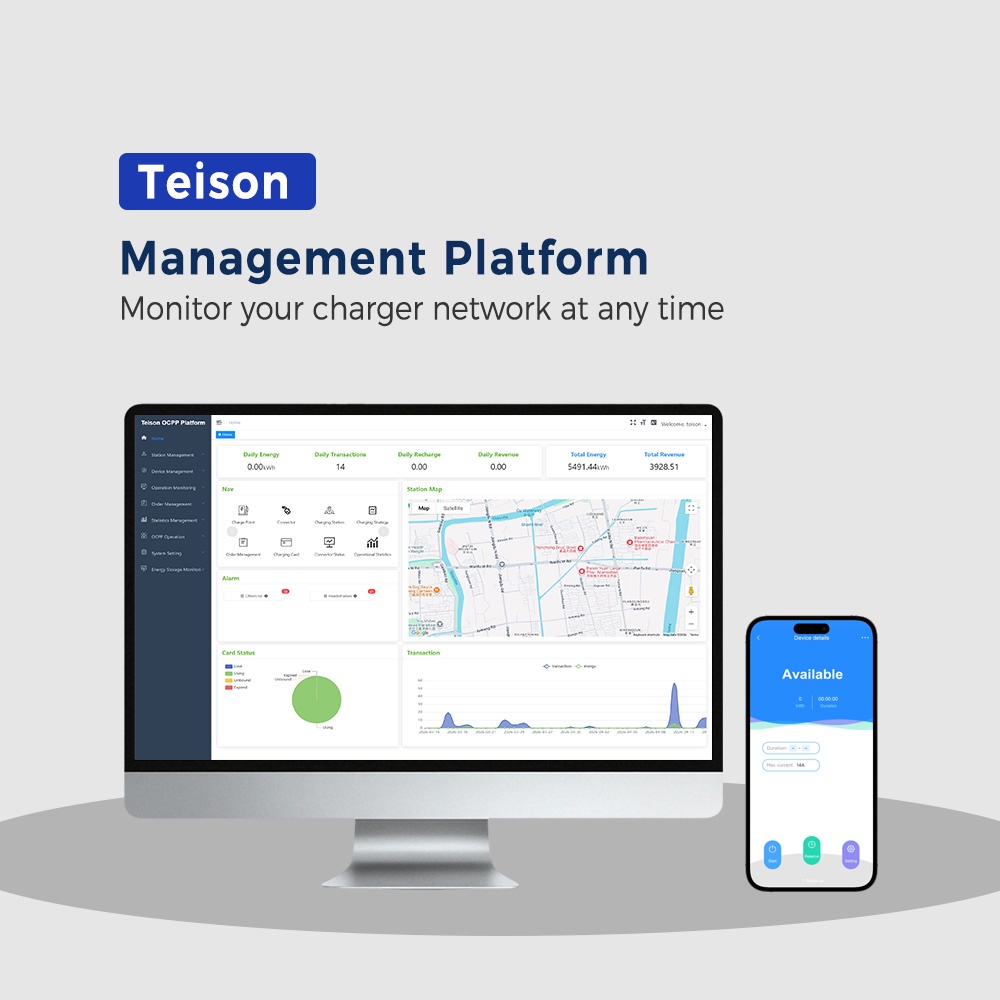

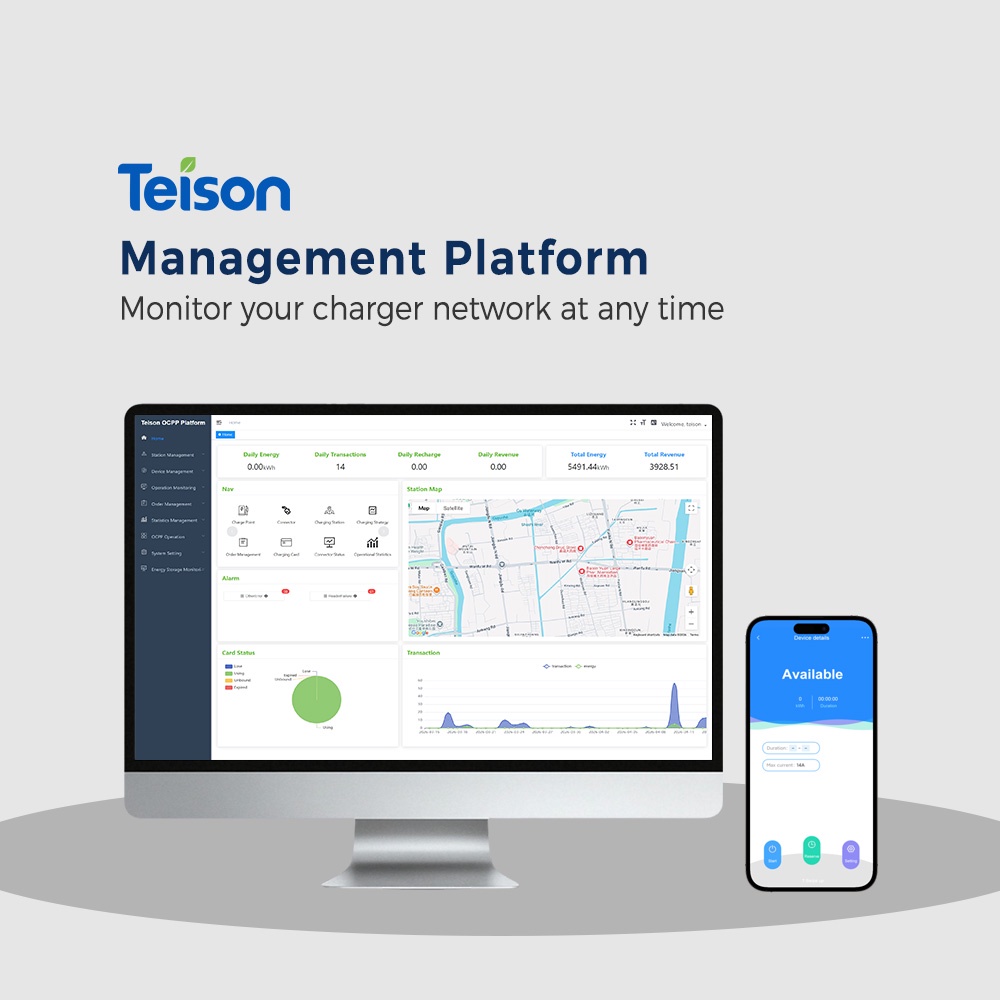

Gerçek Zamanlı Operasyonel Gözetim

Teklif İsteyin

ÖZELLİKLER/AVANTAJLAR

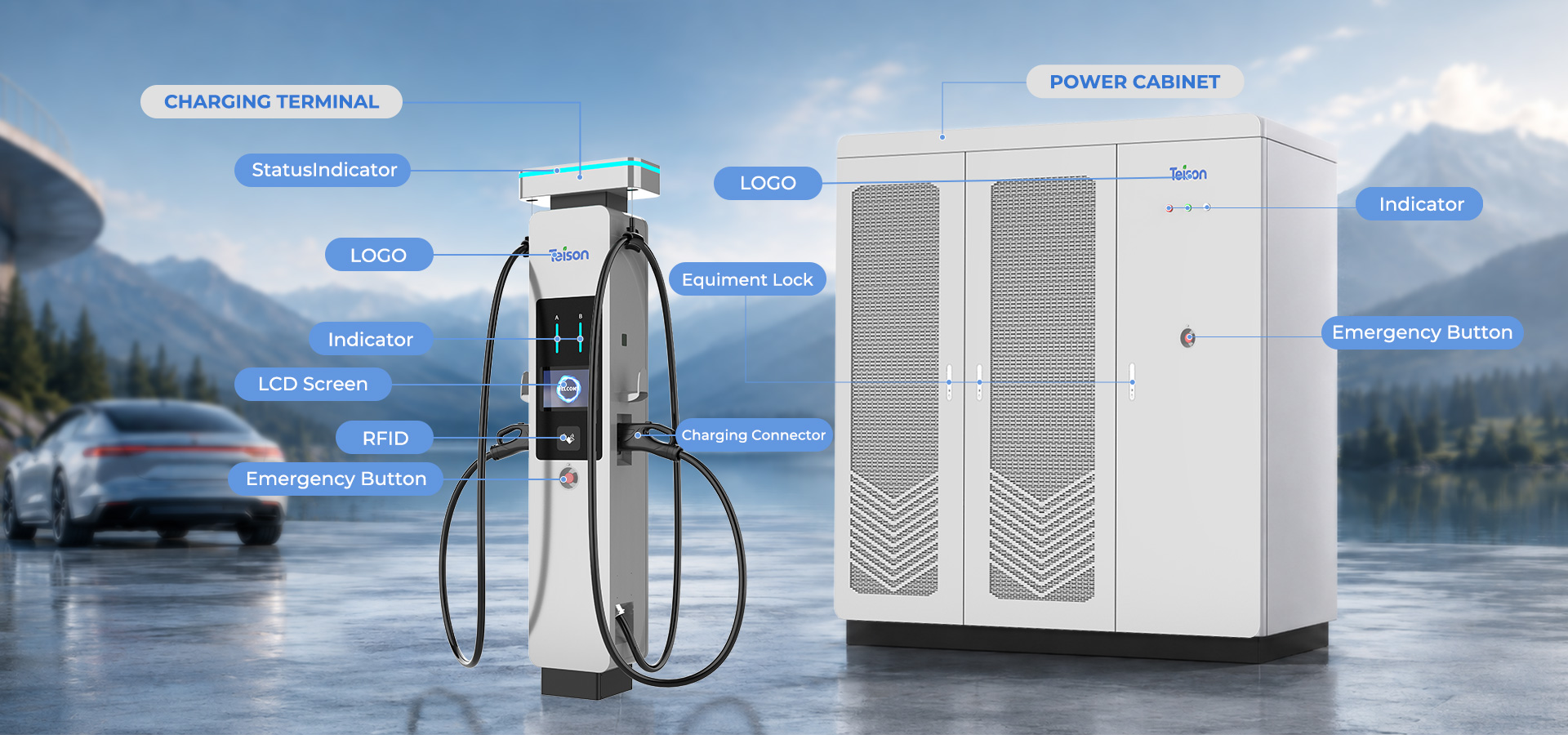

Ticari, ağır hizmet tipi EV şarj sistemi için tasarlanmış ultra hızlı, bölünmüş tip bir şarj sistemi

✅Ultra Hızlı Şarj Performansı

Konnektör başına 600kW'a kadar güç sağlayarak araçların sadece 5 dakikada 400 km menzil kazanmasını mümkün kılar ve 1.2MW'a kadar MCS dispenser desteği sunar.

✅ Evrensel Uyumluluk

Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1 ve hem ticari EV'ler hem de ağır hizmet araçları için yüksek akımlı şarj protokolleriyle tamamen uyumludur.

Uzaktan OTA güncellemelerini ve gelişmiş filo yönetimi entegrasyonunu destekler.

✅ Maksimum Kurulum Esnekliği

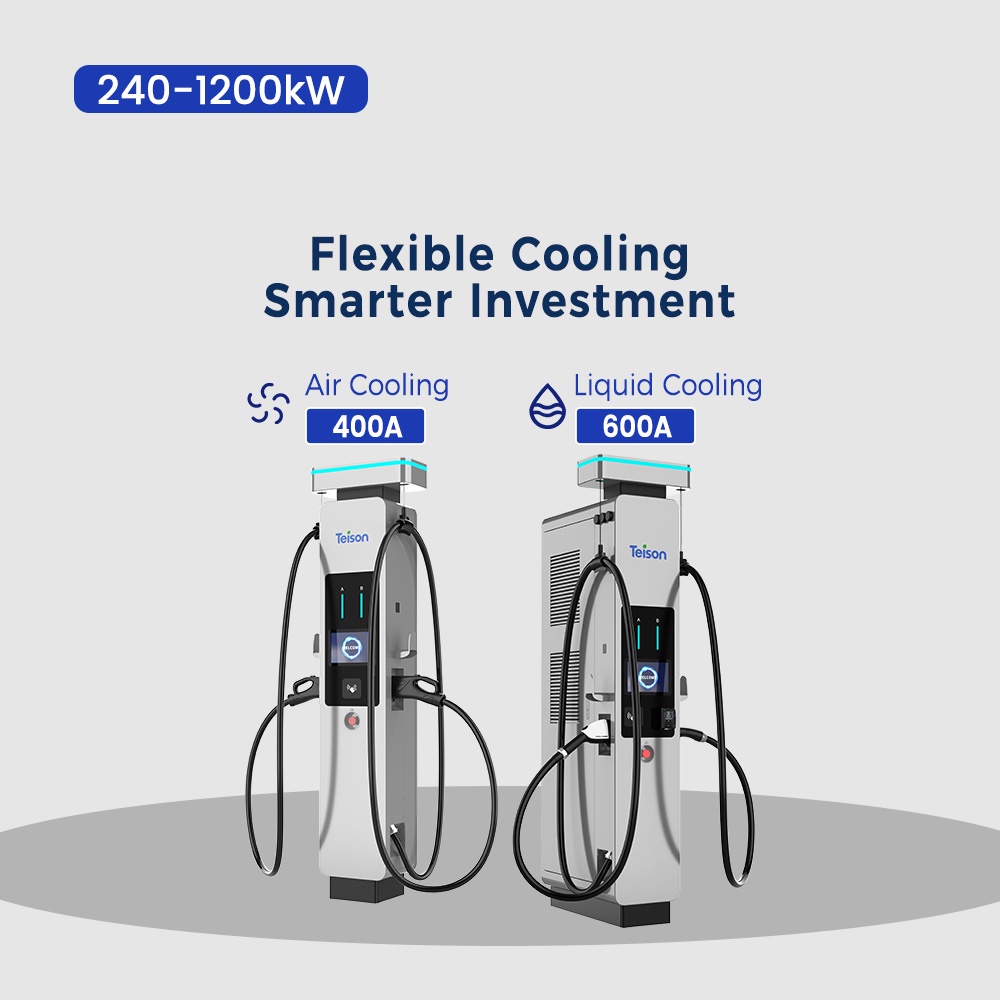

Farklı saha düzenlerine ve araç gereksinimlerine uyum sağlamak için yapılandırılabilir Hava Soğutmalı (400A) veya Sıvı Soğutmalı (600A) veya MCS (1200A) şarj terminalleri.

✅ Güvenilir Operasyonlar

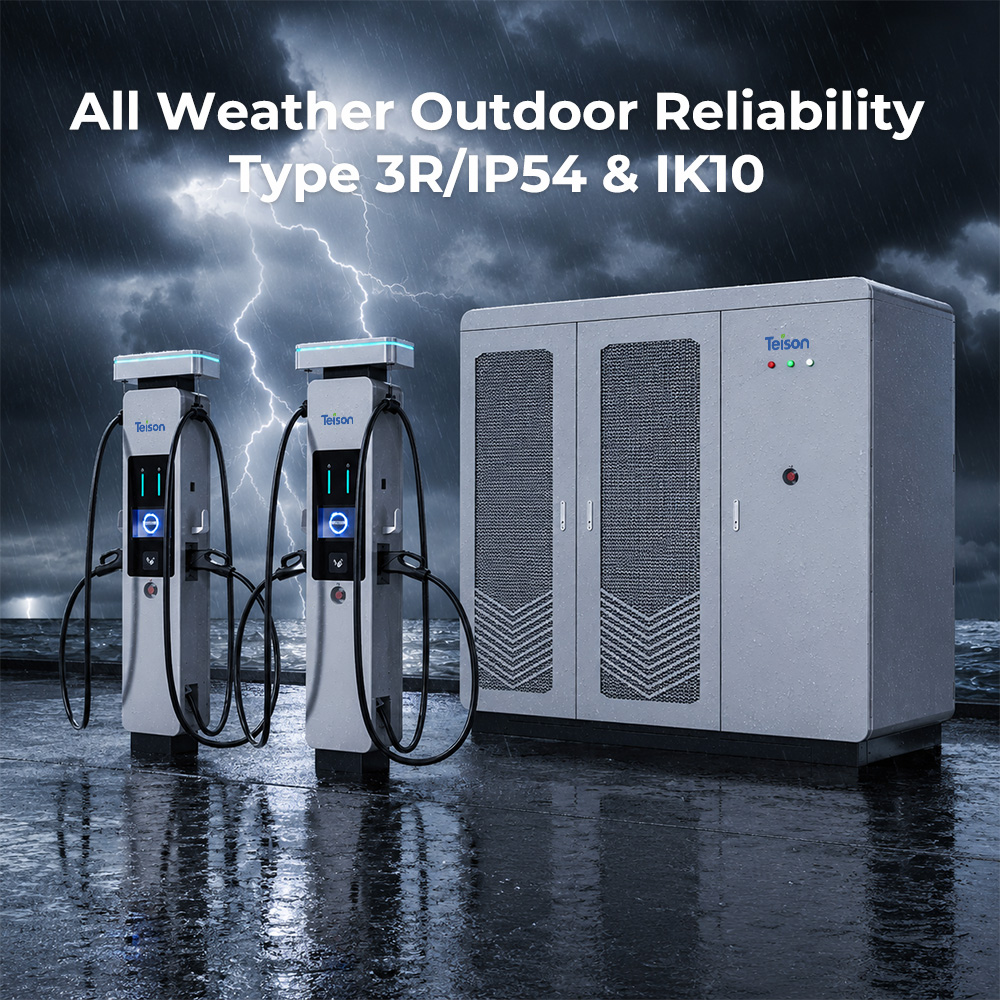

%99.9 çalışma süresi, 0.1 saniyelik arıza izolasyonu, Type 3R/IP55 &IK10 dayanıklı koruma ve -22 °F to 131 °F(-30°C to 55°C) geniş sıcaklık uyumluluğu ile her hava koşulunda dış mekan güvenilirliği için tasarlanmıştır.

✅ Ölçeklenebilir, Gelecek İçin Hazır

1 ila 20+ dispenser / konektör / terminal arasında modüler, sıfır kesintiyle genişleme. Güneş enerjisi, enerji depolama ve enerji yönetim sistemleriyle uyumludur.

✅ AI Destekli Uçtan Uca Zeka

AI destekli güç dağıtımı ve dönüştürme sistemlerinden (PDU / PCU) daha akıllı operasyonlar ve daha hızlı bakım için akıllı arıza teşhisine kadar.

✅ Daha Akıllı Enerji Optimizasyonu

Akıllı Matris Zamanlaması, ağ genelinde gücü dinamik olarak dağıtarak enerji kullanımını %18 artırırken genel sistem ömrünü %30 uzatır.

Parametre

Teknik Özellikler

Ürün Modeli

DC Split 240-720 kW

Elektriksel Özellikler

AC
Giriş

Giriş Voltaj Aralığı

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Nominal Giriş Akımı

304 A

355 A

405 A

456 A

506 A

557 A

608 A

658 A

709 A

760 A

810 A

861 A

912 A

Maksimum Giriş Gücü

253 kW

295 kW

337 kW

379 kW

421 kW

463 kW

505 kW

547 kW

589 kW

632 kW

674 kW

716 kW

758 kW

Güç Faktörü

≥0.99

Tepe Verimliliği

≥95%

Bekleme Güç Tüketimi

≤450 W

Harmonik Bozulma (THDi)

≤5%

DC
Çıkış

Çıkış Voltaj Aralığı

150~1000 VDC

Maksimum Çıkış Gücü

240 kW

280 kW

320 kW

360 kW

400 kW

440 kW

505 kW

520 kW

560 kW

600 kW

640 kW

680 kW

720 kW

Kanal Başına Maksimum Akım Çıkışı

400 A(hava soğutmalı kablo)
600 A(sıvı soğutmalı kablo)

Çıkış Kanalı Sayısı

8
(opsiyonel:6)

10
(opsiyonel:6,8)

12
(opsiyonel:6,8,10)

Voltaj Doğruluğu

≤±0.5%

Akım Doğruluğu

≤±1%

Kullanıcı Arayüzü

Ekran

10.1" Dokunmatik ekran

Basmalı Düğmeler

Acil durum düğmesi

Desteklenen Dil

İngilizce (İsteğe bağlı olarak diğer diller mevcuttur)

İletişim

Ağ Bağlantısı

Ethernet, Wi-Fi

İletişim Protokolü

OCPP 1.6J，OCPP 2.0.1

Çevresel

Çalışma Sıcaklığı Aralığı

-22 °F to 131 °F(Derating from 131 °F)

Depolama Sıcaklığı Aralığı

-40 °F to 158 °F

Nem

<95% bağıl nem, Yoğuşmasız

Rakım

≤2000 m（6561.68'）

Gürültü

＜70dB @ 3 m（9.84'）77 °F Tam güç

Mekanik

Boyutlar （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Ağırlık

≤1653.47 lb

IP & IK Sınıfı

Type 3R&IK10 (HMI IK8)

Soğutma

Hava soğutma

Kurulum Yöntemi

Zemine montajlı

Koruma

Koruma

Aşırı voltaj koruması, Düşük voltaj koruması, Aşırı yük koruması, Kaçak akım
koruması, Aşırı sıcaklık koruması, Topraklama koruması, Darbe koruması, Kısa
devre koruması, Arıza öz denetimi, Yalıtım tespiti.

Sertifikasyon ve Standartlar

Sertifika

ETL,FCC,IC,Energy Star

Şarj Standartları

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

İletişim Protokolü Standartları

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

Opsiyonel Yapılandırma

Ağ Bağlantısı

Esnek Tahsis

Full-ﬂex, Semi-ﬂex

Kanal Başına Maksimum Akım Çıkışı

400A (hava soğutmalı terminal ile eşleştirilmiş)
600A (sıvı soğutmalı terminal ile eşleştirilmiş)

Çıkış Kanalı Sayısı

6,8,10,12（En fazla 4 sıvı soğutma kanalı）

Özelleştirilmiş Markalama

Özel renkler ve çıkartmalar gibi markalama seçenekleri
Uygunluk, fiyatlandırma ve minimum sipariş miktarı için Teison ile iletişime geçin

Teknik Özellikler

Ürün Modeli

DC Split 760-1200 kW

Elektriksel Özellikler

AC
Giriş

Giriş Voltaj Aralığı

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE

Nominal Giriş Akımı

962 A

1013 A

1064 A

1114 A

1165 A

1216 A

1266 A

1317 A

1367 A

1418 A

1469 A

1519 A

Maks Giriş Gücü

800 kW

842 kW

884 kW

926 kW

968 kW

1010 kW

1052 kW

1095 kW

1137 kW

1179 kW

1221 kW

1263 kW

Güç Faktörü

≥0.99

Tepe Verimlilik

≥95%

Bekleme Modu Güç Tüketimi

≤50 W

Harmonik Bozulma (THDi)

≤5%

DC
Çıkış

Çıkış Voltaj Aralığı

150~1000 VDC

Maksimum Çıkış Gücü

760 kW

800 kW

840 kW

880 kW

920 kW

960 kW

1000 kW

1040 kW

1080 kW

1120 kW

1160 kW

1200 kW

Kanal Başına Maksimum Çıkış Akımı

400 A(air cooling cable)
600 A(liquid cooling cable)

Çıkış Kanalı Sayısı

12
(optional:6,8,10)

Voltaj Doğruluğu

≤±0.5%

Akım Doğruluğu

≤±1%

Kullanıcı Arayüzü

Ekran

10.1" Dokunmatik ekran

Düğmeler

Acil durum düğmesi

Desteklenen Dil

İngilizce (Diğer diller talep üzerine mevcuttur)

İletişim

Ağ Bağlantısı

Ethernet, Wi-Fi

İletişim Protokolü

OCPP 1.6J，OCPP 2.0.1

Çevresel

Çalışma Sıcaklığı Aralığı

-22 °F to 131 °F(Derating from 131 °F)

Depolama Sıcaklığı Aralığı

-40 °F to 158 °F

Nem

<95% bağıl nem, Yoğuşmasız

Rakım

≤2000 m（6561.68'）

Gürültü

＜70dB @ 3 m（9.84'）77 °F Tam güç

Mekanik

Boyutlar （W x D x H)

2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')

Ağırlık

≤1653.47 lb

IP & IK Derecesi

Type 3R&IK10 (HMI IK8)

Soğutma

Hava soğutma

Kurulum Yöntemi

Zemine monte

Koruma

Koruma

Aşırı voltaj koruması, Düşük voltaj koruması, Aşırı yük koruması, Kaçak akım
koruması, Aşırı sıcaklık koruması, Topraklama koruması, Ani darbe koruması, Kısa devre
koruması, Arıza kendi kendine kontrolü, Yalıtım tespiti.

Sertifikasyon ve Standartlar

Sertifika

ETL,FCC,IC,Energy Star

Şarj Standartları

UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star

İletişim Protokolü Standartları

ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

İsteğe Bağlı Yapılandırma

Ağ Bağlantısı

Esnek Tahsis

Full-ﬂex, Semi-ﬂex

Kanal Başına Maksimum Çıkış Akımı

400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)

Çıkış Kanalı Sayısı

6,8,10,12（Up to 4 liquid cooling channels）

Özelleştirilmiş Markalama

Özel renkler ve çıkartmalar gibi markalama seçenekleri
Uygunluk, fiyatlandırma ve minimum sipariş miktarı için Teison ile iletişime geçin
